医疗解决方案

医疗信息化PACS系统

前言

在当今的医疗保健环境中,计算机和信息技术已经成为降低成本、提高效率以及提供较好患者护理的关键因素。在放射学领域,数字成像中的创新促进了医疗影像存储与传输系统(Picture Archiving and Communication System,PACS)的发展。目前,PACS已经成为了现代医学放射学实践的基本技术和基础设施中重要的一部分,在临床诊断、医学科研等方面正发挥着极其重要的作用。

PACS系统对存储的需求


与其他行业相比,医疗行业对影像的要求更加苛刻,PACS系统对存储系统有着自身的特点和要求,我们认为主要有以下几方面的特点:

作为电力企业应对数据灾难的有效手段,容灾备份对于保障电力系统的正常运营具有重要意义。尤其在电力企业应用系统和重要数据越来越多的今天,能量管理系统、电量计量、电力市场系统、水调系统、调度生产管理系统、财务管理统、用电营销系统、办公自动化系统、PKI系统等,这些数据大多分布在内部系统的多台服务器上,尽管容灾备份工作量大,但是已成为保证电力系统正常运营的关键。

根据上述分析,医疗行业的IT建设在数据存储和安全方面,有以下需求:

1、PACS系统的影像图像主要是影像文档,日常工作站并发访问量小,但是文件比较大。
2、医疗PACS系统中的数据保存量大,数据量增长快,医疗影像6-12个月之后大部分数据将作为归档数据,需要安全地保存和随时方便地调用,数据需要通过分级策略进行存储。
3、随着数据量的增长,诊断工作站和浏览工作站对在线图像检索速度要求越来越高,达到秒级。
4、部分影像资料用于科研和教学,重要性高,需要可靠有效的容灾数据保护方案。
5、PACS系统和HIS系统数据各有特点,特别在存储容量、访问响应速度、访问频率、存储可扩展性 等方面存在差异,需要分别考虑,有条件进行分类存储。
6、PACS存储系统的设计需要具备高扩展性和灵活性,需要支持容量增长的高度可扩展架构和对异构存储环境的支持。以实现将来无缝扩容,而且不增加因扩容带来的管理开销。

通过以上分析,我们认为现代医学PACS系统的存储系统设计应具备如下特点:

1、整个存储网络的数据共享;
2、能够轻松管理的集中式存储管理;
3、在线、近线、离线的三级或二级的分级存储架构;
4、患者诊断数据的快速访问;
5、支持容量增长的高度可扩展架构;
6、对PACS系统和数据全方位的数据保护;
7、实现业务连续性设计。

腾凌科技PACS数据存储解决方案

前面提到,医疗PACS存储系统目前采用分级存储的架构,通常根据医院具体情况分为二级或者三级架构,在标准的三级架构中:
1、一级存储作为在线存储用于PACS的数据库和短近期(通常6个月-12个月)的医疗图像的存储,需要满足大容量、高性能、高可靠性等特征;
2、二级存储作为近线存储用于存储不常用的历史数据,可帮助医院通过扩展自己的存储基础架构来跟上数据增长的脚步通常是采用数据迁移技术自动将在线存储中不常用的数据迁移到近线存储设备上,数据访问的访问频率不是很高,但保证数据共享和快速在线访问;
3、 三级存储通常采用离线归档的方式,对整个医院长期的历史图像进行归档,要求设备可靠性、安全性好,大容量、成本低其管理方便。
根据一、二级存储的特点建议采用专有磁盘阵列,以保证数据能及时实现快速在线访问。在三级存储中,传统的方式多采用光盘库和磁带库来保存。

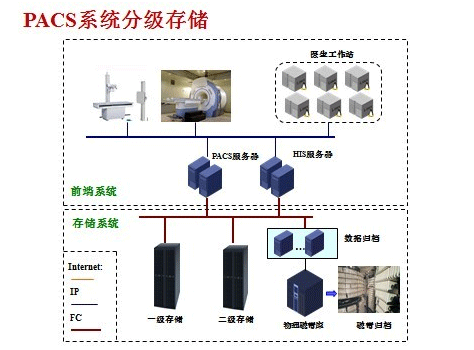

分级存储的设计架构如下图:

对一级在线存储而言,建议采用腾凌科技存储系统,采用领先的架构设计,搭载存储专用芯片,带来更高效的数据处理效率和可靠性保障。在磁盘选择上,建议一级存储采用SSD+高速SAS磁盘的组合,配合自动分层软件时下数据的高速读写,满足快速响应的要求。

对二级在线存储而言,要能够实现海量数据的存储,并可以配置以及存储实现数据的备份保护。建议采用腾凌存储系统,配置大容量的SATA磁盘,最求最优的容量价格比。同时,配置基于存储系统的快照和复制软件,为一级存储中的核心关键数据提供连续数据保护,避免意外导致的数据丢失和业务停顿。

PACS系统的归档功能来实现影像数据流按照时间策略,自动透明的从一级存储流向二级存储,并最终存储到磁带库中。

分级存储系统可以根据数据的重要性按照信息生命周期对数据进行分类,把最新生成并且经常使用的数据存放到在线存储设备中,确保数据的可用性和PACS系统对数据快速查看能力,把不经常使用的数据存放在二级存储设备中,由于二级存储性能相对来说低于主存储并且又不经常被PACS系统访问,因此构建二级存储系统对于整个PACS系统来说投资更合理,对于不使用并且需要保留的数据存放在离线归档设备中,确保数据始终被保存。

客户价值

腾凌为医疗行业PACS系统提供了分级存储系统方案,实现在线、近线、离线三级存储,同时提供完善的数据保护方案。该方案不仅满足PACS系统对数据存储和读取的要求,还提升了整个PACS系统数据的安全性,适用于各种规模PACS系统存储系统的新建、升级、扩容、数据统一管理和数据安全的业务需求。

医院信息化HIS系统

前言

医院信息系统(Hospital Information System,HIS),亦称“医院管理信息系统”,是指利用计算机软硬件技术、网络通信技术等现代化手段,对医院及其所属各部门的人流、物流、财流进行综合管理,对在医疗活动各阶段产生的数据进行采集、储存、处理、提取、传输、汇总、加工生成各种信息,从而为医院的整体运行提供全面的、自动化的管理及各种服务的信息系统。医院信息系统在国际学术界已公认为新兴的医学信息学(Medical Informatics)的重要分支。医院管理信息系统是管理系统在医院环境的具体应用,它们均是以数据库为核心,以服务器和存储为硬件支撑环境,以经营业务为主线,以提高工作质量与效率和辅助决策为主要目的,可以提高综合管理水平,反映企业全貌,增强企业竞争能力,获得更多、更好的社会、经济效益的信息系统。

HIS系统对存储的需求分析

医院信息系统属于乞今世界上现存的企业级(Enterprise)信息系统中最复杂的一类。这是医院本身的目标、任务和性质决定的。它处理的对象即有结构化数据,也有半结构化或非结构化数据,对服务器和存储的硬件支撑平台的运行速度和稳定性有很高的要求。对于医院来说每天的门诊及病房等部门对数据的访问非常频繁,每一次的响应不及时都可能造成巨大的损失,因此系统对IOPS的要求极高,它需要极其迅速的响应速度和数据的处理能力。医疗信息复杂性病人信息是以多种数据类型表达出来的,不仅需要文字与数据而且时常需要图形、图表、影象等等。面对各种各样信息数据处理的要求,高性能、高可靠的数据处理运算平台就显的至关重要。数据量大。任何一个病人的医疗记录都是一部不断增长着的、图文并茂的书,而一个大型综合性医院拥有上百万份病人的病案是常见的,这就对大容量的数据存储提出了要求。

通过以上分析,总结来说HIS系统对于硬件系统的主要需求包括:

1、提供高的响应速度和数据处理能力。
2、提供高可靠的数据保护能力。
3、提供对业务连续性的保障能力,避免硬件故障导致系统中断。
4、提供高扩展能力,适应业务发展带来的数据增长。

腾凌科技HIS数据存储解决方案

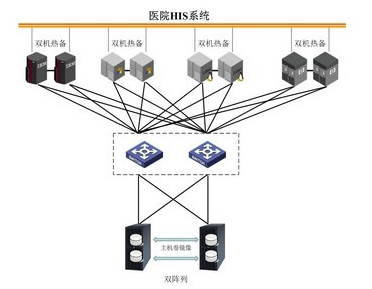

腾凌科技根据对HIS系统实际需求的深入分析,提出了双机双阵列的解决方案,以解决最主要的业务连续性的问题。同时依靠腾凌科技存储产品的高性能、高可靠和高扩展等特点最大程度地满足了HIS系统的主要需求。

通过在操作系统层面通过逻辑卷管理软件,对由两台不同存储设备提供的存储资源进行镜像关系的创建,实现数据的实时同步。

通过两台阵列提高系统整体的并发数据读取能力,配合腾凌科技高性能存储设备完全满足HIS系统对于存储系统性能的需求。基于主机级的卷镜像方案与具体应用和存储类型无关,是目前技术成熟度高、实施快速简便、行之有效的数据保护方案,无需改变现有环境,并且一般情况下可以实现系统的平滑过渡,为异构存储的整合提供了方法。双机双阵列的部署方式完全避免了硬件设备上的单点故障,提供更高的数据保护能力的同时保证了业务的连续性,可满足HIS系统对于业务连续性的要求。

客户价值

腾凌科技为医疗行业HIS系统提供了双机双阵列的解决方案,其客户价值体现在:
1、腾凌存储系统的高性能保证了医院业务高峰时段的系统响应速度;
2、数据零丢失,保证病患就医信息和医院财务信息的安全、完整;
3、业务零秒切换,保证医院正常营业过程中的业务连续性;
4、简单的维护实施,任何一台服务器或存储可单独离线维护。
