应用背景

信息或数据在IT系统中，必然处于“计算”、“存储”、“传输”三个状态之一。这三个方面也正好对应于整个IT技术的三个基础架构单元 — 计算、存储和网络。传统上，主机系统既负责数据的计算，也在通过文件系统、数据库系统等手段对数据进行逻辑和物理层面的管理，存储设备则是以主机系统的附属产品形式存在，或者是服务器内置硬盘，或者是直连存储（DAS）。按照这种建设方式，数据被分割成杂乱分散的“数据孤岛”，不仅无法对设备的资源进行充分利用和共享，更谈不上数据在系统间的自由流动。

近年来，把存储从服务器附属位置解放出来，构建独立的存储平台已经成为业界共识。通过独立的存储平台为多个应用提供数据业务，这种解决方案称之为“多服务器集中存储解决方案”，这是数据中心的最基本的解决方案之一。

面临的挑战

随着数据中心规模的不断扩大，对存储平台提出了如下方面的要求：

（1）数据量越来越大

数据量不断增大是数据中心发展的趋势之一，除了传统的以数据库为典型代表的结构化数据之外，大量的图片、影音文件、设计文件等非结构化数据更是加快了数据中心数据量的爆炸式增长，数十TB，上百TB，甚至PB级的数据中心大量涌现。 如何应对如此大量的数据，是数据中心存储平台要面临的挑战之一。

（2）数据种类越来越复杂

除了数据量大之外，业务种类的多样性也是数据中心的一大特点。由此导致的就是数据处理种类越来越复杂。ERP、OA和公文流转、网站、图形图像处理、商业智能等多种业务在一个数据中心并存是再平常不过的。而每个业务应用大致需要经历数据创建、积累、使用、转换、归档的过程，不同阶段对数据处理都有不同的要求。 如何满足越来越复杂的数据处理种类，也是数据中心存储平台要面临的挑战之一。

（3）处理及时性越来越迫切

一个大型数据中心每秒钟可能就要处理成千上万笔交易，除了航空订票、商场交易等常见在线交易之外，在特定的业务高峰期，数据中心需要承载的业务交易更是巨大，像大型运动会的订票、公务员考试查询等特定业务，数据中心同时面临的可能就是上百万的并发请求。在高性能计算和商业智能领域，传统的一次数据分析和计算，可能需要几天甚至几个星期的时间，但在新的业务形势下，这些时间都被大大缩短。 如何提高数据中心的处理及时性，也是数据中心存储平台要面临的挑战之一。

解决方案

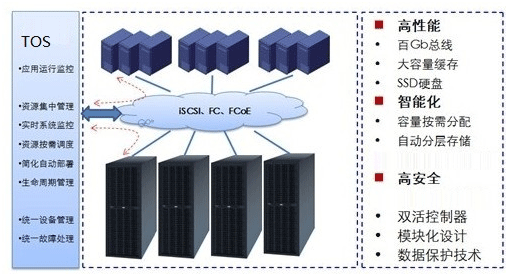

腾凌科技多服务器集中存储解决方案具有高性能、智能化、高可靠、统一管理的特点。

1、高性能

腾凌科技掌握存储底层核心技术，自主实现了SAS控制和RAID控制，独创了iSCSI硬件加速技术，将存储业务的核心模块集中到一个专用芯片中，打通IO处理通路，简化了IO处理流程，极大提高了IO处理速度。自主开发的存储管理平台TOS，针对存储业务全面优化，与自主硬件无缝配合，带来更高的性能，为用户提供更快速、更稳定的业务体验。

2、智能化

在云环境下，随着应用数量越来越多、应用数据规模越来越庞大，作为基础构件的存储需要成为一个资源平台，需要以服务的方式提供空间、性能、安全等特性。

基于历史的原因，传统存储的资源配置方式是预设的、固定的、难以改变的，这与云时代“不同应用在不同时间点对数据存储有不同性能和数据安全要求”这一特点形成了尖锐的矛盾。

腾凌科技提供精简池和精简LUN技术，实现存储空间的按需提供，大大提高资源利用率。腾凌科技支持存储池和LUN的动态扩容，实现存储资源的动态、弹性配置，其为应用提供一个弹性和智能的存储接口，能够为云计算中心提供动态的数据服务。

3、高安全

存储数据安全包括介质、部件、设备、物理位置、访问控制五方面的内容，腾凌科技在这五个方面进行了大量的创新。在介质安全上，腾凌科技支持RAID 0、1、10、5、50、6、60，保障数据安全，通过S.M.A.R.T技术减少硬盘故障；在部件和设备安全上，通过双活冗余控制器设计，提供五个九以上的可靠性；在物理位置安全上，通过快照、复制、镜像等技术，提供完善的数据保护；而在访问控制这一存储安全的空白领域，腾凌科技可以提供专门的存储加解密单元，实现对数据的安全防护。

4、易维护

腾凌科技存储产品提供简洁友好的Web管理界面，图形华的管理方式大大简化了设备的管理工作。性能监控功能，设备运行状态一目了然。操作日志、故障统计功能记录设备的使用，帮助管理员解决系统故障。邮件通知可以自动将设备的运行状态、重要事件发送到管理员邮箱，第一时间掌握设备状况，大幅提升存储的可管理可运维能力。

客户价值

1、高性能存储平台，提供更大的服务器接入能力；
2、弹性存储平台，按应用需求分配资源，保障应用性能，降低成本；
3、安全的存储平台，提供99.999%的可靠性；
4、统一管理的存储平台，简化管理，提升可运维能力。

重点介绍

腾凌科技的对称双活存储是一项专门针对双活存储方案的创新技术。通过腾凌科技对称双活存储技术，可以不需要引入任何第三方软硬件，直接通过两台腾凌存储阵列实现两台存储的双活工作，互为冗余。当其中一台存储发生故障时，可由另一台存储实时接管业务，实现RPO、RTO接近于0。这是一种简单、高效的新型双活存储技术。

腾凌科技的双活存储技术，不仅支持近距离的双活存储系统，而且支持上百公里甚至更远的远距离双活数据中心。近距离的双活存储可以采用更加高效的光纤交叉直连的方式进行组网部署，远距离的双活数据中心采用交换机连接方式，再配以仲裁机制进行组网部署。

应用背景

在信息社会里，数据的重要性已经毋容置疑，作为数据载体的存储阵列，其可靠性更是重中之重。尤其在一些关键应用中，不仅需要单台存储阵列自身保持高可靠性，往往还需要另外一台存储阵列组成高可靠的系统。一旦其中一台存储阵列发生故障，另一台可以无缝接管业务。这种两台存储都处于运行状态，互为冗余。这幢可相互接管的模式一般称之为双活存储。

面临的挑战

由于技术上的限制，传统的双活存储方案无法由存储阵列自身直接实现，更多的是通过在服务器上增加卷镜像软件，或者通过增加额外的存储虚拟化引擎来实现。通过服务器上的卷镜像软件实现的双活存储，实施复杂，对应用业务影响大，而且软件购买成本较高。通过存储虚拟化引擎实现的双活存储，虽然实施难度有一定降低，但存储虚拟化引擎自身会成为性能、可靠性的瓶颈，而且存在兼容性的限制，初次购买和维护成本也不低。

解决方案

腾凌科技的对称双活存储系统由两台存储阵列组成，分别对应存储引擎A、引擎B。存储引擎A和B上的卷可配置为双活镜像对，双活存储两个引擎之间的数据完全一致。由于采用虚拟卷技术，双活镜像对中的两个卷对外形成一个虚拟卷。对服务器而言，双活镜像对就是可以通过多条路径访问的同一个数据卷，服务器可以同时对双活镜像对中两个卷进行读写访问。组成双活镜像系统的两台存储互为冗余，当其中一台存储阵列发生故障时，可由另一台存储阵列直接接管业务。服务器访问双活存储系统可根据实际需要，选用FC、iSCSI方式，服务器访问存储的SAN网络与数据同步的万兆网络相互独立，互不干扰。

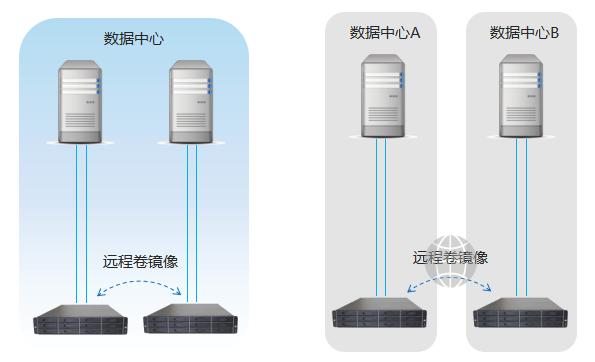

腾凌科技的对称双活存储系统中间的双活组网可以有两种方式，第一种方式为通过10GE以太网链路进行高速数据同步，两个存储阵列之间使用四条光纤交叉直连的方式进行组网，这种方式可以组建近距离的双活存储系统；第二种方式为通过交换机和仲裁模块的组网方式进行数据同步，两个存储阵列之间通过两台交换机进行组网，交换机之间只需要链路可达即可，同时再配以仲裁模块进行故障仲裁，这种组网方式可以组建远距离的双活数据中心。

方案特点

1、双活工作模式，支持同时并发读写

对称双活存储系统中的两台存储阵列同时处于工作模式，组成双活镜像对的数据卷可同时被服务器进行读写访问。得益于系统内部高效的数据同步技术，在两台存储同时进行数据写入时，数据的一致性也能得到有效保证。这种高效的双活工作模式，不仅有效的利用了两台存储阵列的资源，而且大大提高了故障切换的速度。

2、快速的故障切换，无须人工干预

对称双活存储系统中的两台存储阵列相互冗余，当其中一台存储阵列发生故障时，可由另一台存储阵列直接接管。对于服务器而言，由于看到的是一个虚拟卷，因此存储阵列的故障切换仅相当于一次存储访问路径切换，切换速度为秒级，业务无须中断，且不需任何人工干预。

3、虚拟卷技术，服务器不需额外软件

对称双活存储系统采用了虚拟卷技术，组成双活镜像对的数据卷虽然物理位置在两台存储阵列上，但被虚拟成了一个逻辑卷。对服务器而言，双活镜像卷就是一个普通的数据卷，只不过可以通过多条路径访问。服务器上不需安装任何的第三方软件，只需通过服务器操作系统中自带的多路径软件（支持ALUA），就可以实现对数据卷的正常读写和故障切换控制，实施非常的简单方便。

4、单阵列双控冗余，双活四控高可靠

对称双活存储系统是一个高度可靠的系统，每一台存储阵列本身就是一台双控冗余存储阵列，其自身具备了很高的可用性。通过两台双控存储阵列组成双活存储系统，这个系统相当于具备了四个控制器的冗余保护，而且有两份完全相同的数据，并且可以实时切换，这为应用系统提供了非常高的业务连续性保障。

5、支持仲裁，解决脑裂问题

当双活存储系统中的双活私有网络全部断开时，两个存储引擎A和B通过心跳检测不到对方，但是两个引擎事实上都是工作的，此时两个引擎都想接管对方进行双活的切换，这样就会导致数据混乱和不一致，这种现象就是脑裂。为了有效的防止脑裂问题的发生，腾凌科技的对称双活存储系统支持仲裁者机制。仲裁者是通过IP网络监控双活存储系统中两个引擎的运行状态，当检测到一个引擎故障后，另外一个引擎根据仲裁者提供的信息自动将业务切换到本端引擎上继续运行，这种判断和切换的操作都是全自动的，不需要任何的人为干预。

6、支持交换机连接方式，实现远距离双活数据中心

腾凌科技的对称双活存储系统支持10GE或者40GE以太网交换机的组网方式。在每一个数据中心都部署一台交换机，两个数据中心之间通过两台交换机连接构建双活数据中心。在允许的网络延时范围内，这种方式不仅简化了双活数据中心之间的组网，而且可部署在相距数百公里甚至更远的两个数据中心之间，构建远距离的双活存储。同时能够与主流应用厂商的双机、集群系统兼容，可实现双服务器+双阵列的高可用部署；在两个数据中心之间，通过配合远距离集群软件，可实现双数据中心的自动故障切换。

客户价值

1、无须任何第三方软硬件，基于两台腾凌科技存储阵列就可实现，大幅降低了双活存储的建设成本；
2、无须人工干预的自动切换，实施简单方便，大大降低了双活系统的管理复杂度，提升可维护性；
3、相对于传统灾备系统的一主一备模式，双活存储系统是双活模式，有效利用了灾备系统的资源，大幅提升了投资有效性；
4、支持交换机组网方式，可以支持远距离的双活数据中心。支持仲裁者机制，应对更全面的故障场景；
5、可兼容主流应用厂商的双机、集群系统，部署灵活，可与现有IT系统有效融合。
